Датчик движения инфракрасный ДДП-01 потолочный

Датчик движения инфракрасный ДДП-01 потолочный

Датчик движения инфракрасный ДДП-01 потолочный


Характеристики:

Способ установки Потолочный
Высота потолка для установки: 2-6 метров
Максимальная мощность нагрузки: 1100 Вт
Дальность обнаружения: 2-8 м (регулируется)
Порог срабатывания: 5 Лк — свет (регулируется)
Угол обзора: 120° (сбоку)+360° (сверху)
Степень защиты: IP33
Номинальное напряжение 230 V
Номинальная частота: 50 Гц.
Время откдючения: 5 сек. - 8 мин. (регулируеться)
Цвет: Белый
Диапазон рабочих температур от -20°С до +40°С
Корпус: пластик
Гарантийный срок: 5 лет



Цена: 424.62 руб..

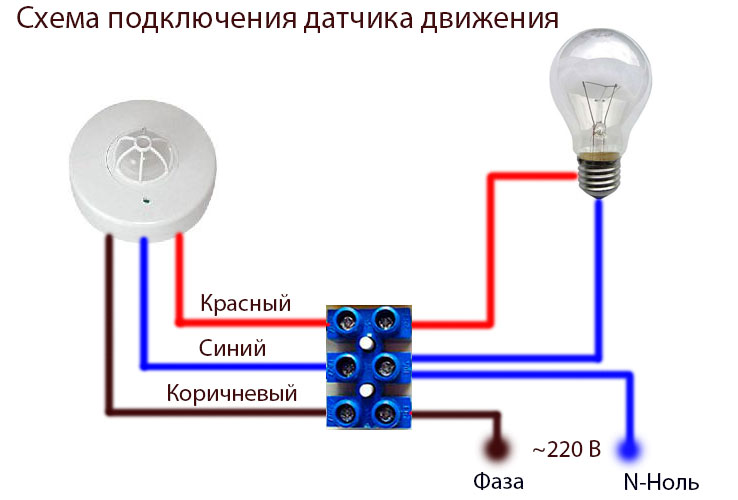

Схема подключения датчика движения ДДП-01 для освещения



Подключить датчик движения очень просто.

Из датчика выходят три провода. Красный, синий и коричневый. Питающий электрический ток, 220 вольт, подается на коричневый и синий провод. Причем на коричневый подается фаза, а на синий ноль. Нагрузка, или лампа подключаются к красному и синему проводу.

Схема подключения датчика движения ДДП-01

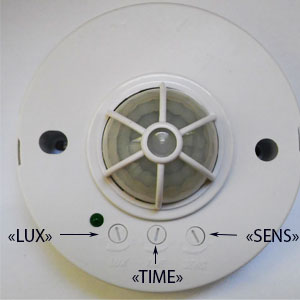

Настройка датчика движения.



Настройка датчика движения

«LUX» - этим регулятором настраивается порог срабатывания датчика в зависимости от уровня освещенности. Сначала установите этот регулятор в максимальное положение , которое соответствует яркому дневному свету. Диапазон регулировок находиться в пределах от 5 люкс до дневного света.

«TIME» - устанавливает задержку времени отключения освещения после того как человек покинул зону обнаружения датчика движения. Установите его на минимальное время. Задержка регулируется в пределах от 5 секунд до 8 минут.

«SENS» - регулятор дальности и размера обнаружения объекта. В начале установите его в максимальное положение. В дальнейшем если хотите, чтобы датчик не реагировал на домашних животных, необходимо его отрегулировать. Дистанция обнаружения регулируется от 2 до 8 метров.

Зона обнаружения датчика движения.



Зона обнаружения датчика движения ДДП-01

Как видно из рисунков, зона обнаружения датчика (вид с боку), равна 120 градусам.

А на втором рисунке (вид с верху), обзор составляет 360 градусов.

Монтаж и эксплуатация



Монтируют датчик движения к потолку помещения при помощи саморезов и дюбелей, входящих в комплектацию.

Высота потолка должна быть в пределах от 2 до 6 метров.

Выбирая место установки, следует учитывать следующие особенности. В зоне обнаружения не должны находиться объекты, которые могут приводить к ошибочному срабатыванию датчика.

К ним относятся:

  • кондиционеры,
  • вентиляторы,
  • центральное отопление.
